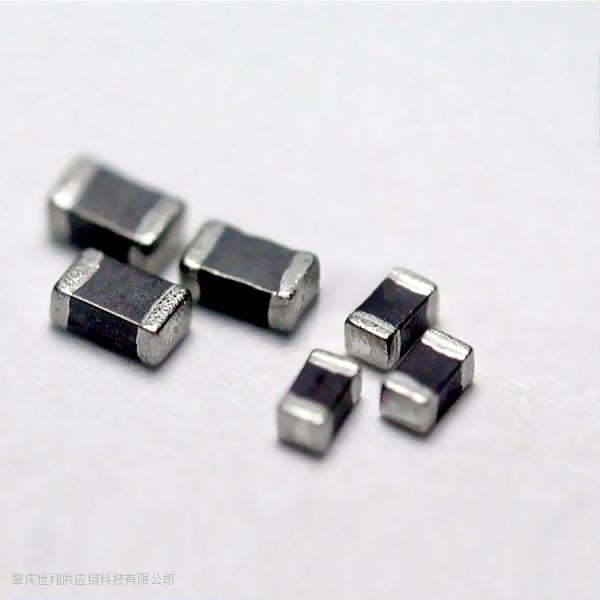

貼片磁珠 磁珠,也叫磁芯，也叫磁環。 專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力。 1、片式磁珠的功能主要是消除存在于傳輸線結構（PCB電路）中的RF噪聲。 2、大電流磁珠采封閉磁路結構，可高密度安裝、并避免干擾，良好的焊錫性、及耐熱性，大電流達6A。
貼片磁珠的主要原料是鐵氧體（一種立方晶格構造的亞鐵磁性資料），鐵氧體是以鐵鎂合金或鐵鎳合金為資料，它的制造工藝和機械功能與陶瓷類似，灰黑色。鐵氧體資料是電磁攪擾濾波器中常常運用的一類磁芯就，這種資料的特點是高頻損耗十分大，具有很高的導磁率，它可以使電感的線圈繞組之間在高頻高阻的狀況下發生的電容最小。 鐵氧體資料通常使用于高頻狀況，由于在低頻時它們次要出現電感特性，使得損耗很小。在高頻狀況下，它們主要出現電抗特性并且隨頻率改動。實踐使用中，鐵氧體是作為射頻電路的高頻衰減器運用的，鐵氧體可以較好的等效于電阻以及電感的并聯，低頻下電阻被電感短路，高頻下電感阻抗變得相當高，以致于電流全部經過電阻。鐵氧體的電阻特性決議是一個耗費安裝，高頻能量在下面轉化為熱能。 |
